Anwendung
Die Bahn kann auf Grund der hohen Druckfestigkeit bei Einbautiefen bis zu 10 m und mit ihrer großen Dränagekapazität auch bei extrem hoher Wasserbelastung eingesetzt werden.
Auch die Verwendung als Methangas- oder Radondränung ist möglich.
Die Verarbeitung kann sowohl parallel als auch senkrecht zur Geländeoberkante erfolgen. Dabei ist stets darauf zu achten, dass das bedruckte Geotextil zum Erdreich bzw. Verfüllmaterial zeigt.
Überdeckungen zweier Bahnen an den Längsseiten werden mit Hilfe des Selbstkleberandes ausgeführt. Im Bereich von Querstößen ist die untere Bahn mindestens 20 cm unter die obere Bahn zu schieben.
DELTA®-GEO DRAIN QUATTRO kann auch in horizontalen Anwendungen eingesetzt werden.
Vorteile
-
Einzigartiger Materialverbund
DELTA®-GEO DRAIN QUATTRO besteht aus vier verschiedenen Lagen: perforierte Gleitfolie, Dränvlies, Noppenbahn und aufkaschiertes Geotextil. Dank mikroperforierter Gleitfolie und Dränvlies wird auch zwischen Bahn und Abdichtung stehendes Wasser zuverlässig abgeleitet, das ansonsten einen erheblichen Druck auf die Abdichtung ausüben kann.
-
Integrierter Selbstklebeberand
Der glatte Überlappungsrand mit integrierter Klebezone ermöglicht eine einfache Verbindung der Bahnen untereinander. Dies verhindert das Einrieseln von Verfüllmaterial, wodurch die Abdichtung zusätzlich geschützt wird. Auch die Lagestabilität der einzelnen Bahnen wird so verbessert.
-
100 Jahre geprüfte Langzeitbeständigkeit
DELTA®-GEO DRAIN QUATTRO - mit geprüfter Langzeitbeständigkeit von bis zu 100 Jahren - ist gemäß DIN EN 13252 frei von Recyclingmaterial und hat aufwändige Prüfungen zur Alterungsbeständigkeit durch unabhängige, akkreditierte Prüfinstitute bestanden. So profitieren Sie vom dauerhaften und nachhaltigen Schutz der Gebäudehülle.
-
Ideale Noppenbahn
Die Noppenbahn überzeugt durch ein optimales Verhältnis von Noppenstruktur und Flächengewicht. Damit bietet sie bei einer Höhe von 9 mm die ideale Kombination in Bezug auf Druckfestigkeit, Dränageleistung und Handling. So ermöglicht die DELTA®-GEO DRAIN QUATTRO selbst bei 10 m Einbautiefe noch eine Dränagekapazität von 2,4 l/s·m.
-
Sehr gleichmäßige Lastverteilung
Durch die Gleitfolie beträgt die Kontaktfläche der DELTA®-GEO DRAIN QUATTRO zum Untergrund 100 %. So wird die Abdichtung optimal vor punktförmigen Belastungen durch das Verfüllmaterial geschützt.
-
Schutz vor unvermeidbaren Setzungen
Häufig auftretende Setzungen in der verfüllten Baugrube, bei denen es zu Bewegungen der Schutz- und Dränbahn vor der Abdichtung kommen kann, wirken sich auf Grund der nur lose mit der Noppenbahn verbundenen Gleitfolie nicht nachteilig auf die Abdichtung aus.
-
Kein Zuschlämmen der Noppenstruktur
Das aufkaschierte Geotextil ist mit seiner besonderen Struktur und der charakteristischen Öffnungsweite von 150 μm außerordentlich filterstabil und verhindert zuverlässig und dauerhaft das Zuschlämmen der Noppenbahn.
-
Norm- und Richtlinienkonformität
DELTA®-GEO DRAIN QUATTRO ist nach der EN 13252 zertfiziert/CE-gekennzeichnet und erfüllt die Anforderungen der DIN 4095 und DIN 18533 sowie der “Richtlinie für die Planung und Ausführung von polymermodifizierten Bitumendickbeschichtungen (PMBC)”.
| Material der Noppenbahn |
Polyethylen hoher Dichte (PE-HD) |
| Material des Geotextils |
Polypropylen |
| Material der Gleitfolie |
Polyethylen |
| Material des Dränvlies' |
Polypropylen |
| Noppenhöhe |
ca. 9 mm |
| Luftvolumen zwischen den Noppen |
ca. 7,9 l/m² |
| Temperaturbeständigkeit |
-30 °C bis + 80 °C |
| Anwendung |
in Dränanlagen zum Dränen (D) und Filtern (F) |
| |
als Schutzlage der Abdichtung nach DIN 18533 |
| Druckfestigkeit |
ca. 400 kN/m² (EN ISO 25619-2) |
| Zugfestigkeit |
MD 13,8 kN/m (EN ISO 10319) |
| |
CMD 14,1 kN/m (EN ISO 10319) |
| Durchschlagverhalten |
40 mm (EN ISO 13433) |
| Charakteristische Öffnungsweite |
150 μm (EN ISO 12956) |
| Wasserdurchlässigkeit |
0,08 m/s (EN ISO 11058) |
| Wasserableitvermögen |
3,5 l/m · s bei 20 kPa (Gradient i = 1,0) (EN ISO 12958) |
| Witterungsbeständigkeit |
Innerhalb von zwei Wochen nach Einbau abzudecken (EN 12224) |

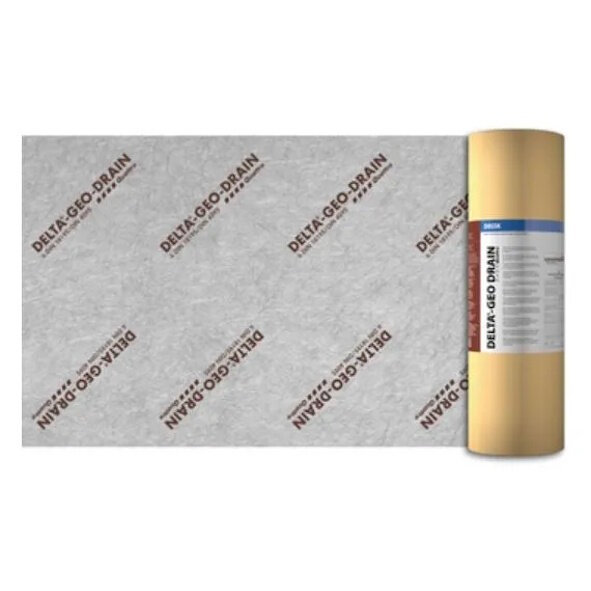

| Abmessung |
12,5 m x 2,00 m |
Downloads
Broschüre
Verlegehinweis
-
Versandgewicht:
18,00 kg
-
Artikelgewicht:
14,00 kg
-
Inhalt:
25,00 m2
